在石墨烯浆料的采购与生产中，一个普遍误区是"分散越细越好"。事实上，把石墨烯打成碎片，导电、导热性能反而会大幅衰减——真正决定浆料价值的是片层结构、固含量与稳定性三个指标。微射流均质机的核心价值，正在于用物理剪切同时解决这三者，而不是单纯追求"细"。

一、片层结构：要的是"剥离"，不是"粉碎"

石墨烯的性能来自单层/少层、大尺寸、晶格完整的片层结构。超声、球磨等传统工艺靠无差别撞击破碎，粒径虽细，却把片层打成碎片，拉曼表征D峰升高，导电导热性能断崖式下降——典型的"分散好了，材料也废了"。

微射流均质的原理完全不同：浆料被高压泵加压至200–420MPa，以超音速射流对撞金刚石微通道，产生定向剪切、碰撞与空化效应，作用方向沿片层"揭开"而非"砸碎"，因此能做到优先剥离而非粉碎。

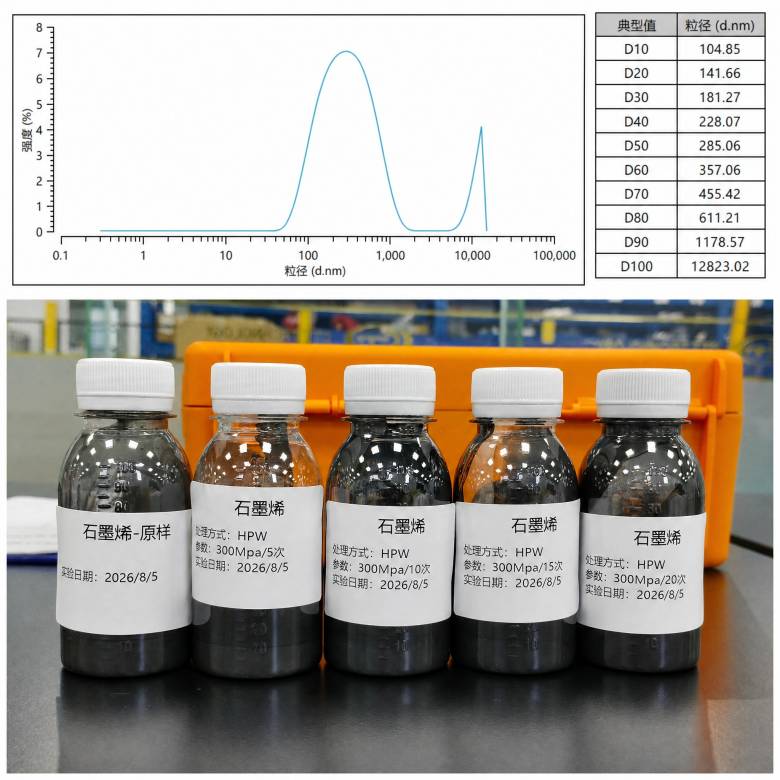

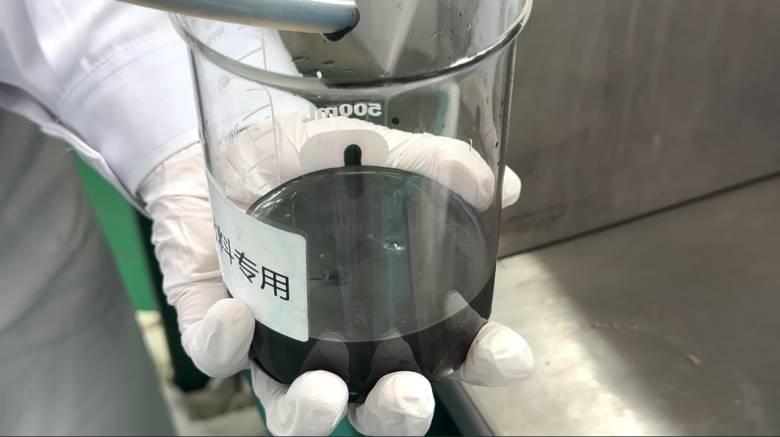

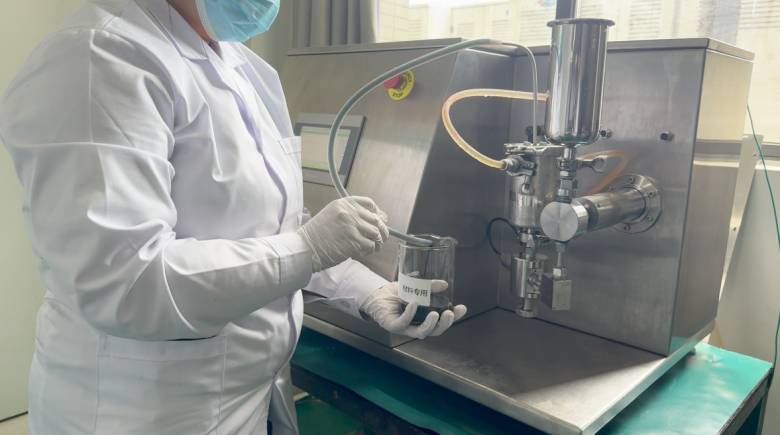

值得注意，压力不是"有就行"。均界实验室使用HPW-250中试型微射流均质机，在300MPa压力下循环20次，才打开石墨烯润滑剂的硬团聚并保留片层完整性；200MPa与300MPa看似只差100MPa，却是"打不开"与"打得开"的分水岭。

二、固含量：分散能力不等于稀释能力

产业化的另一道坎是固含量。浆料固含量越低，意味着更多溶剂、更大储运成本、更长浓缩工序。微射流均质机可处理更高固体浓度的浆料，在保证分散效果的同时减少稀释—浓缩循环，直接降低单吨制造成本——这是采购环节最容易忽视的隐性账。

三、稳定性：分散好≠稳定好

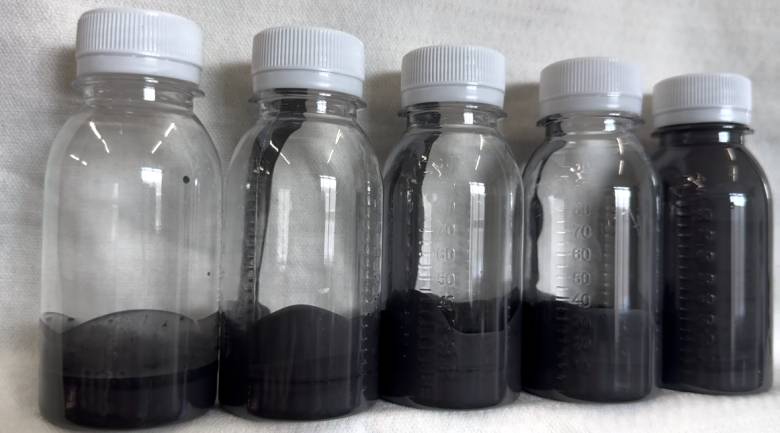

不少浆料刚分散时状态良好，放置数周后却二次团聚、沉降分层。根因在于粒径分布宽——粗细颗粒势能差大，更易絮凝。微射流均质机通过固定金刚石微通道，实现粒径分布系数（PDI）低于0.2的窄分布，配合完整的片层结构，可制得数月不分层的稳定浆料。

对比传统超高压均质机：其依赖可调节的金属均质阀，阀芯磨损后流场不稳定、粒径波动大，还会引入微量金属杂质，不适合高纯石墨烯制备；微射流的固定微通道则能保证批次间一致性，这也是高端浆料客户优先选择微射流均质机的原因。

四、采购决策：最怕"研发可行、量产翻车"

对采购与生产管理者而言，选微射流均质机最该看三点：

1、  线性放大能力：实验型到量产型是否采用相同的交互腔几何结构。均界HPW系列（HPW-10→HPW-250→HPW-500）以相同金刚石交互腔设计，小试跑通的参数可直接移植产线，规避二次开发。

2、  纯度与维护成本：全金刚石交互腔无金属磨损、无污染源，核心部件寿命长，长期运行成本可控。

3、  供应商服务：是否支持免费寄样测试、是否积累工艺数据库。均界微射流提供寄样测试与多物料工艺参数支持，采购前可先验证再下单；国产设备价格较进口低30%–50%，售后响应也更具优势。

FAQ：

Q：压力越高，分散效果越好吗？

A：不一定。压力需匹配物料：软团聚宜低压预分散、硬团聚需高压打开，压力过高反而损伤片层。关键是设备压力可调范围要宽，并有工艺数据库支撑。

Q：微射流均质机和普通超高压均质机有什么区别？

A：核心差异在均质腔。普通超高压均质机用金属均质阀，磨损后流场不稳定、易引入金属杂质；微射流均质机用固定金刚石微通道，剪切更均匀、无污染、易线性放大。

结论

石墨烯分散的核心命题不是"越细越好"，而是"均匀解聚、保住结构、稳定存储"。微射流均质机通过定向剪切，同时兼顾片层完整性、高固含量处理与批次稳定性，是石墨烯浆料从研发走向量产的关键设备。采购前，建议向供应商申请寄样测试，用真实物料验证工艺可行性，再作决策。
