石墨烯凭借sp²蜂窝晶格结构，拥有超高导电、导热与力学性能，是锂电导电剂、导热膜、复合材料、防腐涂料的关键二维原料。天然石墨依靠层间范德华力紧密堆叠，液相剥离的本质就是克服层间吸附力，把厚层石墨拆解为单层/少层石墨烯。

但行业一直存在难以调和的矛盾：

• 作用力太弱：只能打散部分松散团聚，石墨厚片残留多，浆料极易二次堆叠沉降，无法发挥石墨烯本征性能；

• 作用力过强：粗暴冲击、研磨打碎石墨烯片层，晶格产生大量缺陷，拉曼D峰升高，导电导热性能大幅下降，就算剥离完成，材料也已经失效。

• 很多研发人员会遇到这样问题：浆料看起来已经分散，但是拉曼表征发现晶格缺陷严重；或者单层率上不去，反复处理后片径被剪碎，得不到大尺寸少层石墨烯。

传统工艺的短板，进一步放大了该矛盾：

• 化学氧化还原法：强氧化剂插入层间实现剥离，但引入大量含氧基团，晶格损伤严重，废液污染大，高端新能源电子场景受限。

• 超声液相剥离：依靠空化效应剥离，能量分布不均，处理时间长；长时间超声会击碎石墨烯横向片径，只适合毫克‑克级实验室小试，无法连续量产，批次波动大。

• 球磨/砂磨工艺：机械无规则撞击，剥离和破碎同步发生，粒径分布宽，研磨介质磨损带来金属杂质污染，晶格破坏显著，浆料吸油值上升，降低电池循环寿命。

• 普通高压均质机：依靠可调节金属均质阀，阀芯磨损后流场不稳定，物料受力不均，存在处理盲区，PDI偏高；金属阀芯磨损还会引入微量金属杂质，不适合高纯石墨烯制备，工艺很难线性放大。

微射流技术原理：定向剪切，优先剥离而不是粉碎

超高压微射流纳米均质，为石墨烯液相剥离提供了“保护晶格前提下充分分散”的物理解决方案，以均界HPW系列微射流均质机为代表，核心依靠自研金刚石交互容腔固定微通道流道，实现可控多物理场协同剥离。

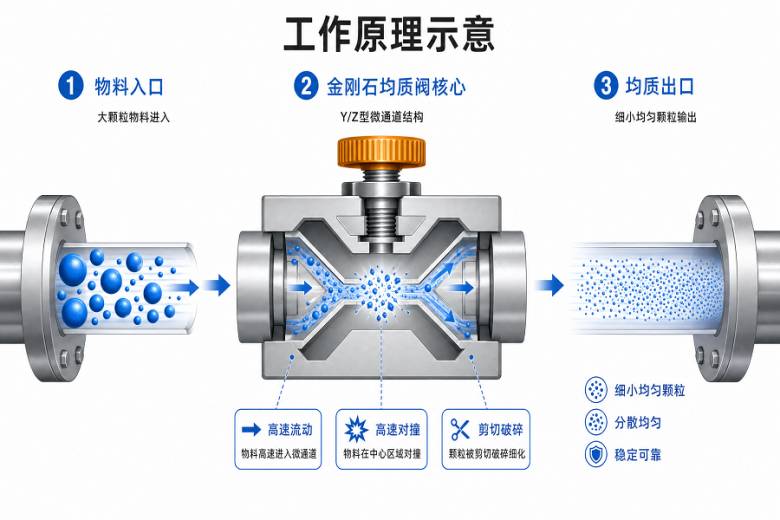

石墨浆料被高压伺服泵加压，最高可达420MPa，推送进入微米级金刚石微通道，物料被均匀分成两股超音速射流，在腔体中心发生对冲，同步产生定向层流剪切、高速对撞、瞬时空化、湍流扰动四重效应。

• 和普通破碎设备最大区别：作用力优先作用石墨片层间隙，平行于片层进行剪切剥离，而不是垂直冲击打碎石墨烯片本身：

• 定向层流剪切：流体沿着石墨片层缝隙施加剪切力，把堆叠片层一层层剥开，最大程度保留原始蜂窝晶格，把晶格缺陷率控制在较低水平；

• 高速射流对撞：硬团聚颗粒在交互区正面碰撞，打开紧密堆叠团簇，消除大颗粒；

• 空化效应：高压瞬间泄压，微气泡生成并溃灭，微弱冲击波撑开粘连片层，抑制剥离完成后的二次团聚；

• 固定几何流道：金刚石交互容腔流道尺寸永久固定，每一份物料流过交互区获得完全均等能量，不存在漏处理物料，批次一致性高，粒径分布窄（PDI更低）。

• 金刚石材质容腔另一个关键价值：无金属阀芯磨损，不会引入金属杂质，产出高纯石墨烯浆料，满足锂电、电子材料等高纯度要求，规避金属污染带来的性能隐患。

同时设备配套低温循环控温系统，密闭处理，控制浆料温升，避免高温带来石墨烯氧化损伤，进一步保护晶格完整。

如何工艺调参，平衡晶格完整与剥离分散效果

即使设备硬件到位，工艺参数不合理依然会破坏晶格。结合均界HPW‑10实验型、HPW‑250中试型设备实际试样经验，石墨烯液相剥离关键工艺控制点：

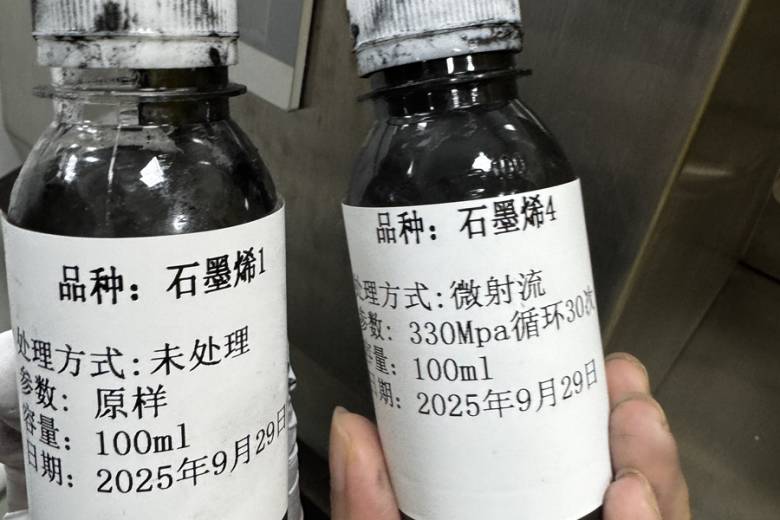

• 压力选择：不是压力越高越好。石墨烯液相剥离常用区间300‑350MPa；压力过低无法克服范德华力，硬团聚打不开；压力持续超过380MPa，过大冲击力会增加晶格破损风险，拉曼D/G比值上升。

• 循环次数：5‑8次循环为优选区间；循环次数太少剥离不足；循环次数过多，反复流体冲击，片径被过度破碎，晶格缺陷上升。

• 浆料浓度：建议0.3‑1wt%；浓度过高粘度上升，流场状态改变，剥离均匀度下降；浓度过低生产效率低下。

• 容腔选型：优先选用片层剥离专用金刚石交互容腔，渐变流道设计强化层间剪切，降低垂直方向破碎力，专门适配二维材料液相剥离场景。

• 处理合格的石墨烯浆料可以实现：少层占比高，片径保存完整，拉曼D/G比值低（晶格缺陷少），粒径分布窄，浆料静置30天不易沉降分层，批次差异小。

• 对比参考：超声处理样品PDI普遍0.7以上，粒径分布宽；微射流处理后PDI可以控制0.35以内，分散均匀度显著提升。

从实验室到量产：工艺线性放大解决行业痛点

很多新材料实验室可以做出合格石墨烯浆料，但放大到中试、量产阶段性能断崖式下跌，核心是设备工艺不可平移。

• 均界HPW完整产品矩阵：HPW‑10实验机型（最小样品20ml，适合研发配方摸索）→HPW‑250中试机型→HPW‑500量产机型，核心交互容腔流体几何模型保持一致，小试摸索的压力、循环次数等工艺参数可以线性放大到量产设备，不用重新大规模调试工艺，解决研发‑生产脱节的行业难题。

1. HPW‑10实验型：高校、企业研发实验室，小体积配方筛选，做石墨烯液相剥离工艺条件摸索；

2. HPW‑250中试型：完成工艺验证，衔接小试与量产，适配kg级别浆料制备；

3. HPW‑500量产型：支持24小时连续生产，配套CIP在线清洗，面向吨级石墨烯浆料工业化制备；

4. HPW‑X定制机型：针对特殊溶剂、高粘度体系做非标定制开发。

整套设备不是单纯卖硬件，支持客户寄样免费上机测试，由工艺工程师协助优化压力、循环次数、固含量整套工艺方案，输出完整液相剥离工艺参数，降低研发试错成本。

应用场景：高质量低缺陷石墨烯的下游价值

在晶格完整前提下充分分散的少层石墨烯浆料，下游价值可以充分释放：

• 新能源锂电导电剂：完整大尺寸石墨烯搭建连续导电网络，降低电池内阻，减少电解液消耗，提升循环寿命；

• 导热复合材料：完整晶格保障热传导效率，用于导热膜、导热垫片；

• 防腐导电涂料：片层完整，形成致密阻隔网络；

• 高分子复合材料增强相：保留原始力学性能，实现材料增强增韧。

反之，如果晶格被破坏，即便实现分散，上述性能都会大打折扣，造成材料“看起来是石墨烯，但是发挥不出石墨烯性能”。

石墨烯液相剥离真正的技术门槛，不是单纯把石墨打碎变细，而是在不破坏sp²晶格的前提下，高效克服层间范德华力实现充分剥离分散，同时兼顾可规模化生产。

传统超声、球磨、普通高压均质，很难同时兼顾晶格保护、分散效果、量产能力。基于金刚石交互容腔的超高压微射流均质技术，依靠定向可控的多物理场流体作用，实现优先层间剥离而非暴力破碎，同时解决高纯无杂质、批次稳定、工艺线性放大三大痛点，成为高品质石墨烯液相剥离的优选工业化方案。
